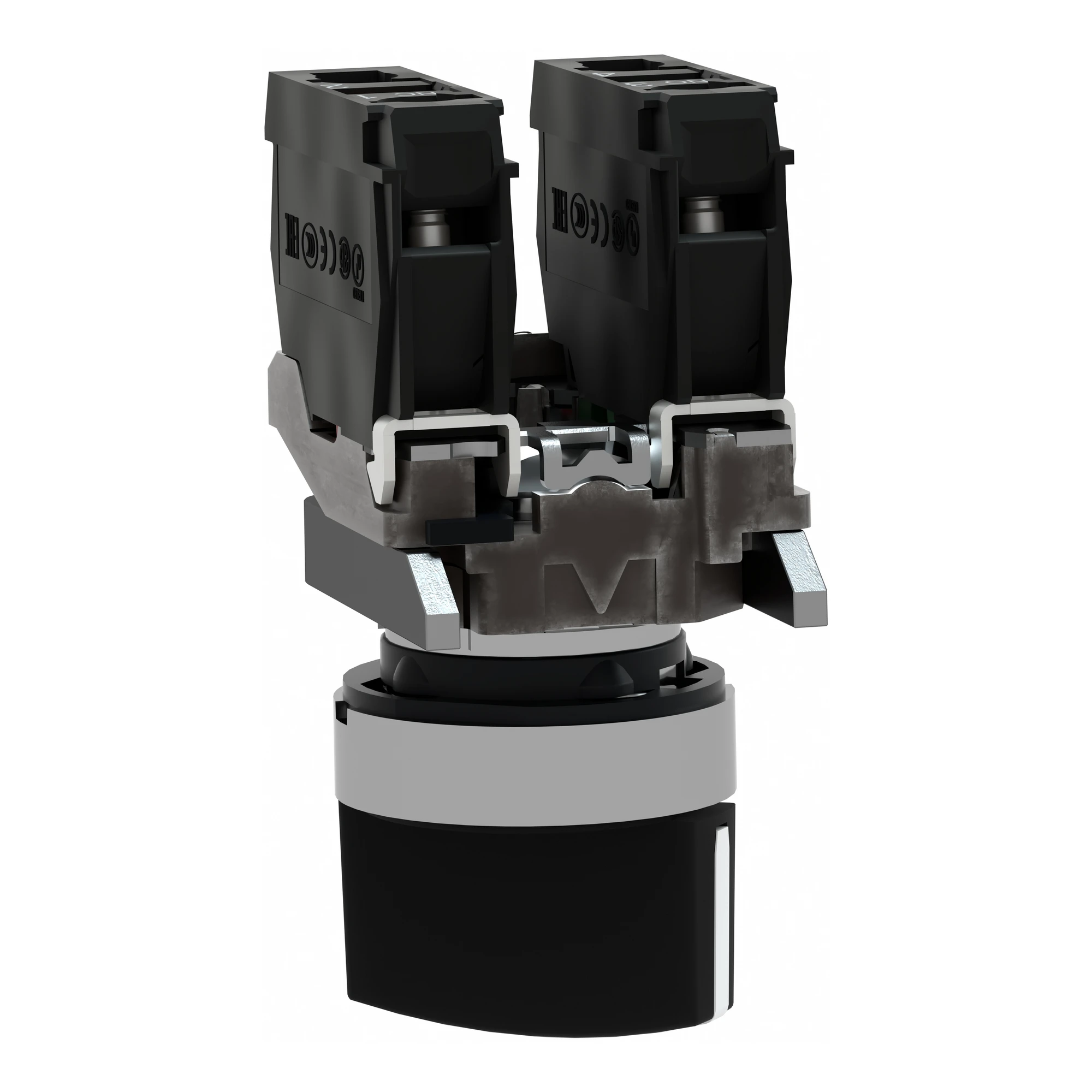

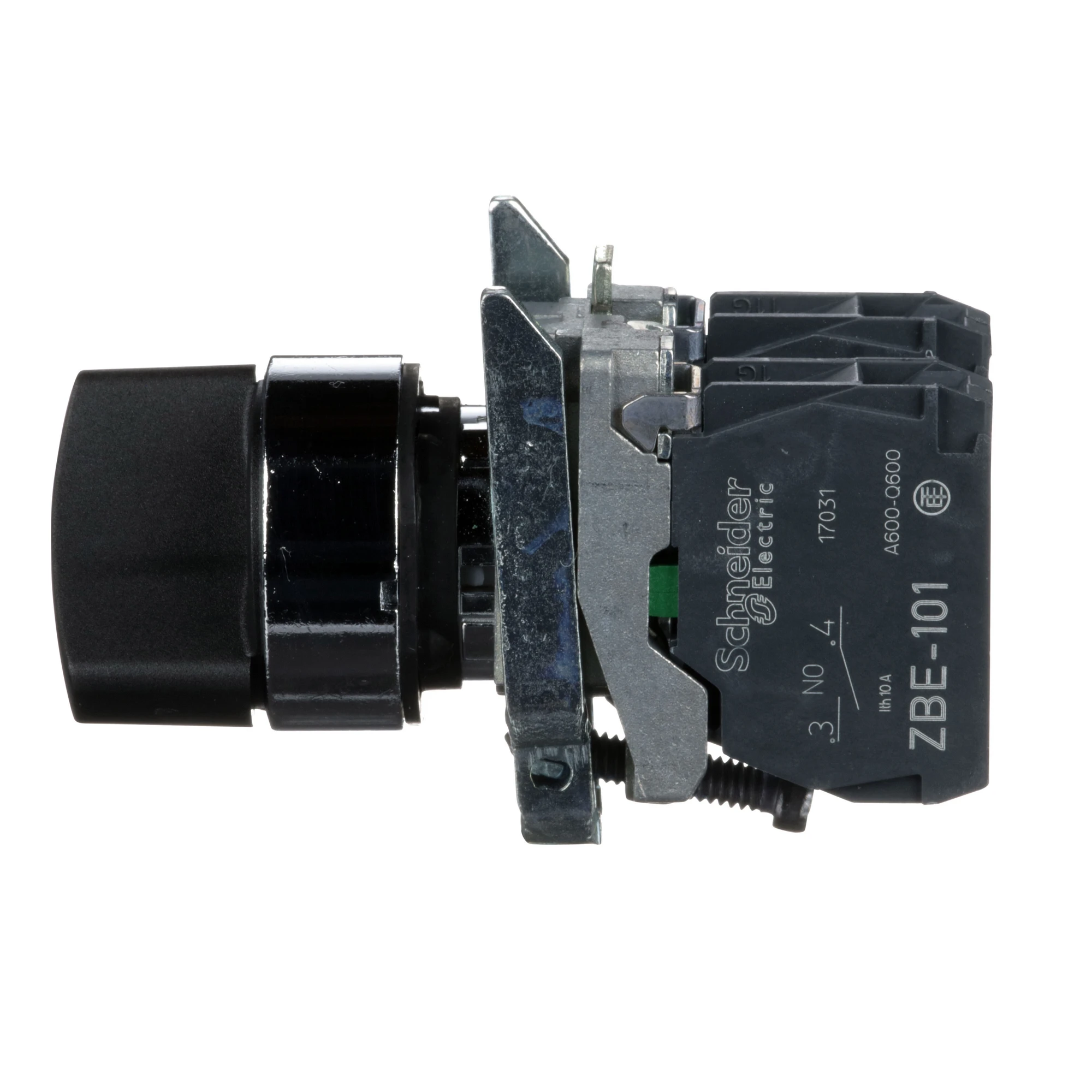

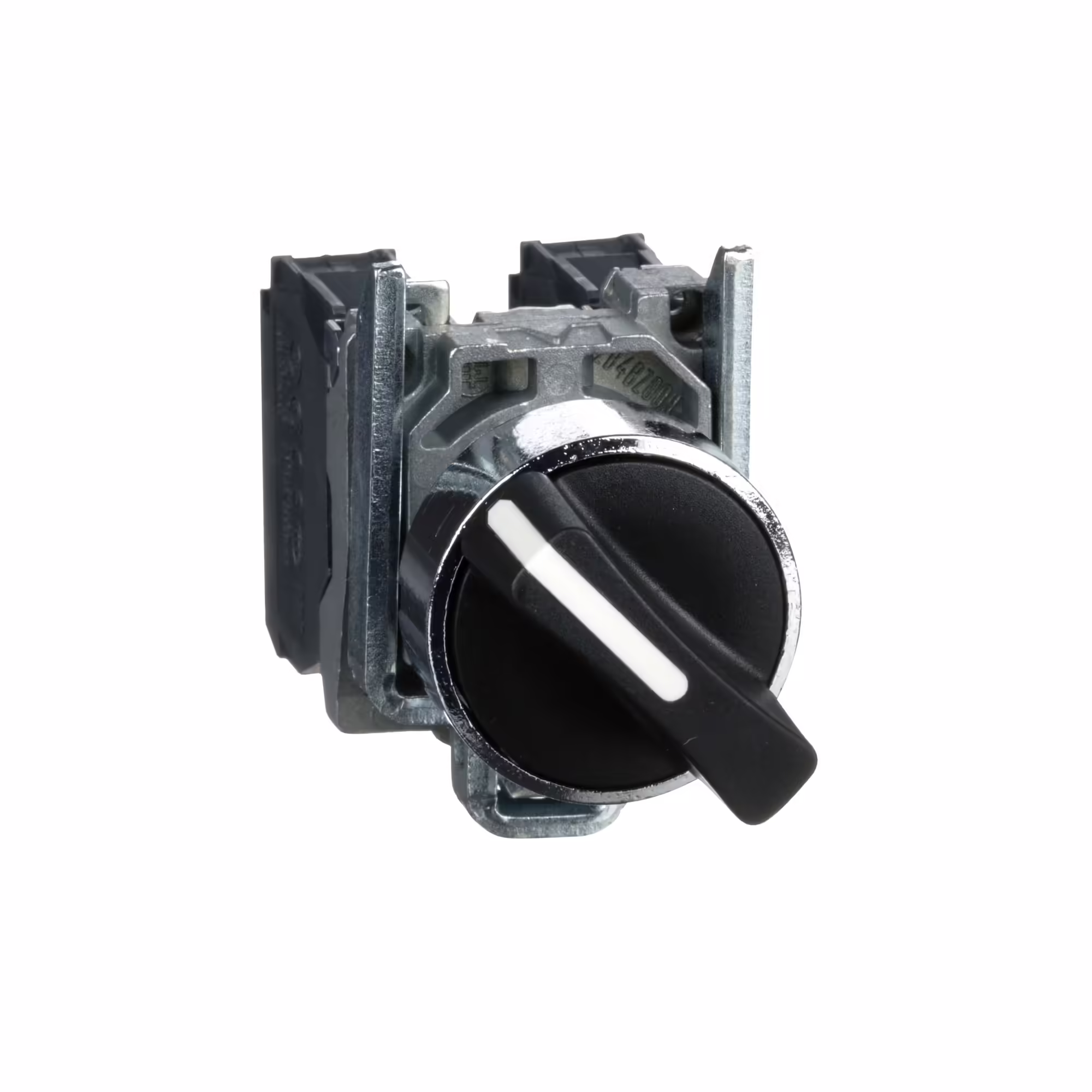

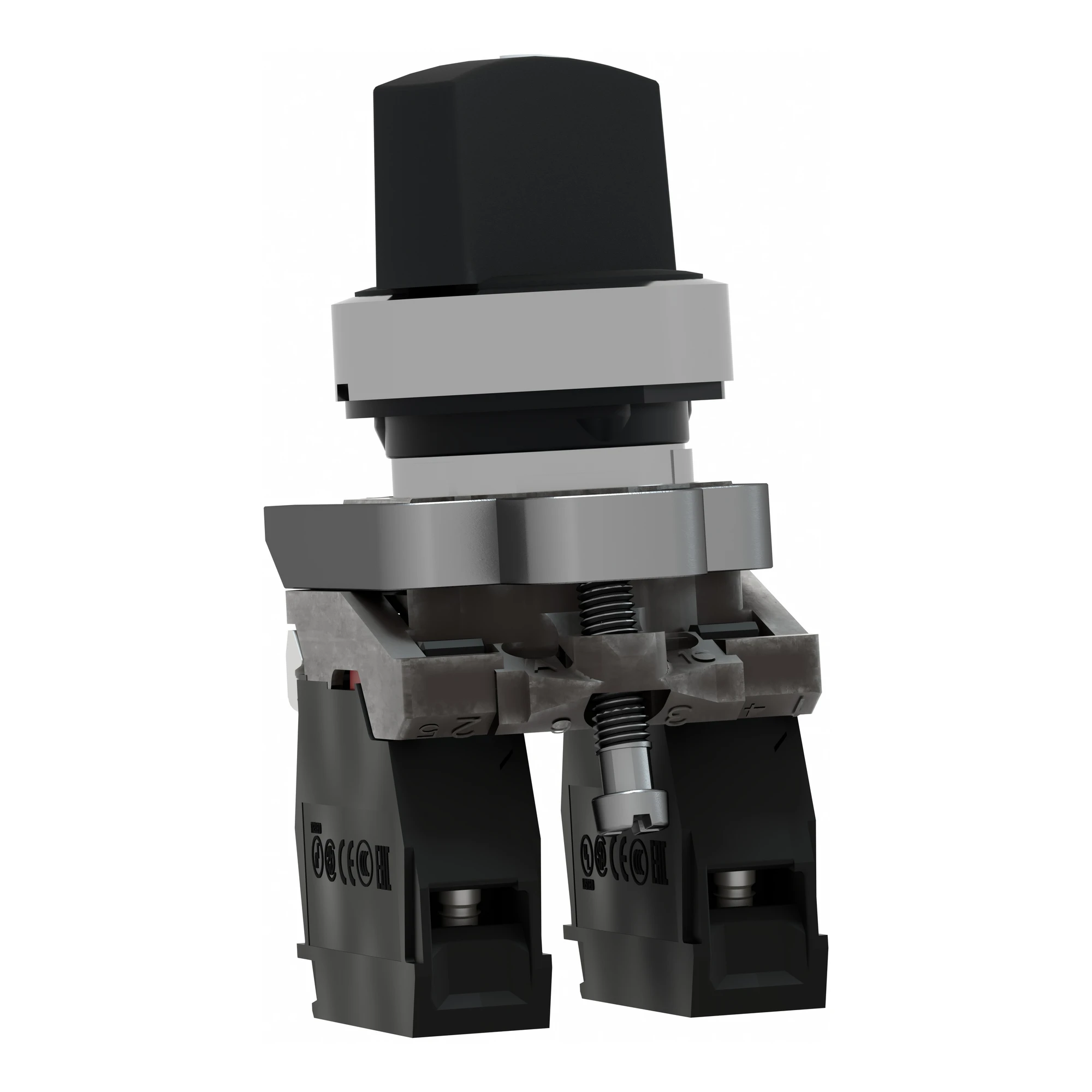

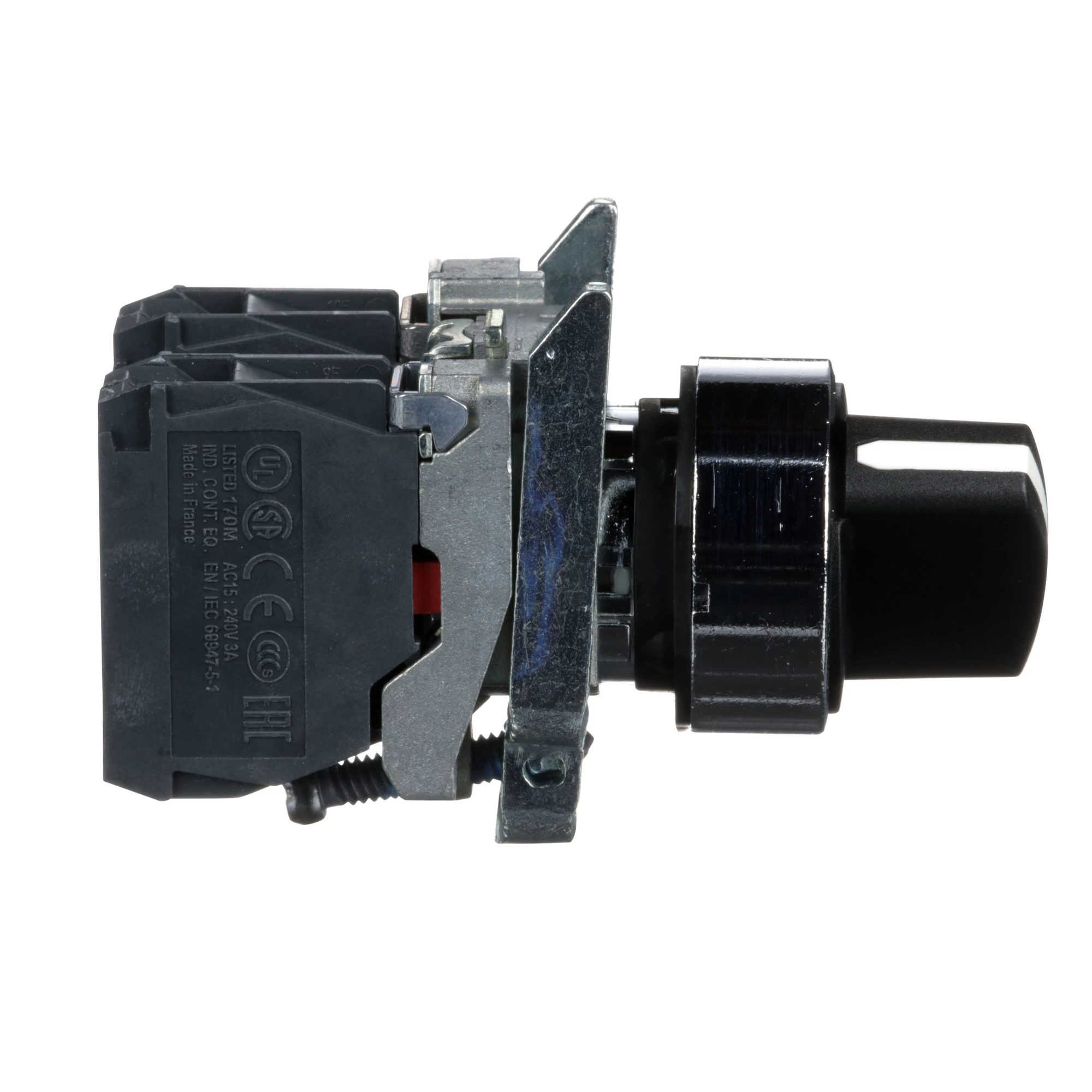

Перемикач Schneider Electric XB4BD25

Код УКТЗЕД

8536508000

Штрих-код

b3389110118964

Опис клем ISO n°1

(13-14)NO | (21-22)NC

Маса нетто

0.105 кг

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Ширина

30 мм

Глибина

68 мм

Висота

47 мм

Код сумісності

XB4

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Кастомізується

ні | 0

[Us] номінальна напруга живлення

600 В

Використання контатів

стандартні контакти

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Примусове розмикання

з відповідно до МЕК 60947-5-1 додаток K

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Матеріал контакту

срібний сплав (Ag/Ni)

Механічна зносостійкість

1000000 циклів

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Значення крутного моменту

0.14 Н.м НЕ змінює електричний стан

Монтажний діаметр

22 мм

Тип виробу або компоненту

Селекторний перемикач

Форма головки сигнального блоку

круглий

Матеріал обрамлення

хромований метал

Серія продукту

Harmony XB4

Колір ковпачка/кнопки або лізни

чорний

Матеріал фіксуючого кільця

zamak

Тип головки

стандартний

Опис виробу

Повний комплект

Продаж неподільною кількістю

1

Назва пристрою

XB4

Тип контакту та з'єднання

1 нормально відкритий + 1 нормально закритий

Профіль пристрою керування

чорний стандартна ручка

Тип виконавчого механізму

залишатися на місці

Робота контакту

Повільне розмикання

Позиції виконавчого механізму

2 положення 90° - 2 положення 90°

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Категорія перенапруги

клас I відповідно до МЕК 60536

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Захисна обробка

TH

Сертифікація виробу

DNV | LROS (Lloyds реєстр судноплавства) | CSA | GL | UL | BV

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Стандарти

МЕК 60947-5-5 | JIS C8201-5-1 | UL 508 | МЕК 60947-5-4 | МЕК 60947-1 | CSA C22.2 № 14 | МЕК 60947-5-1 | JIS C8201-1

Ступінь захисту

IP69 | IP69K | IP67 відповідно до МЕК 60529
